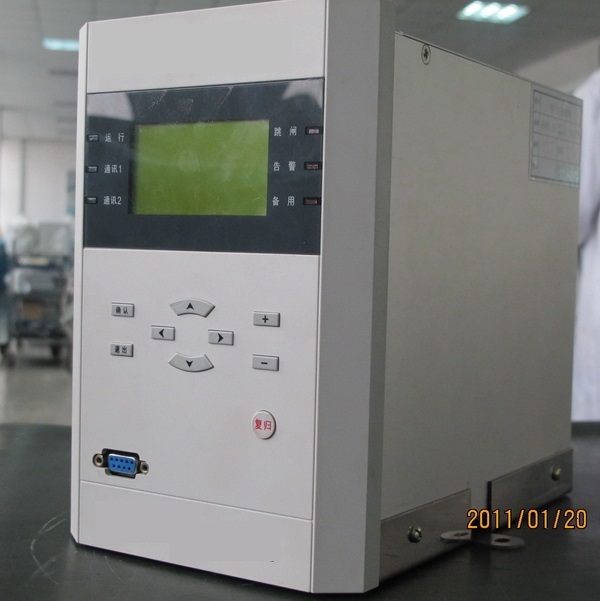

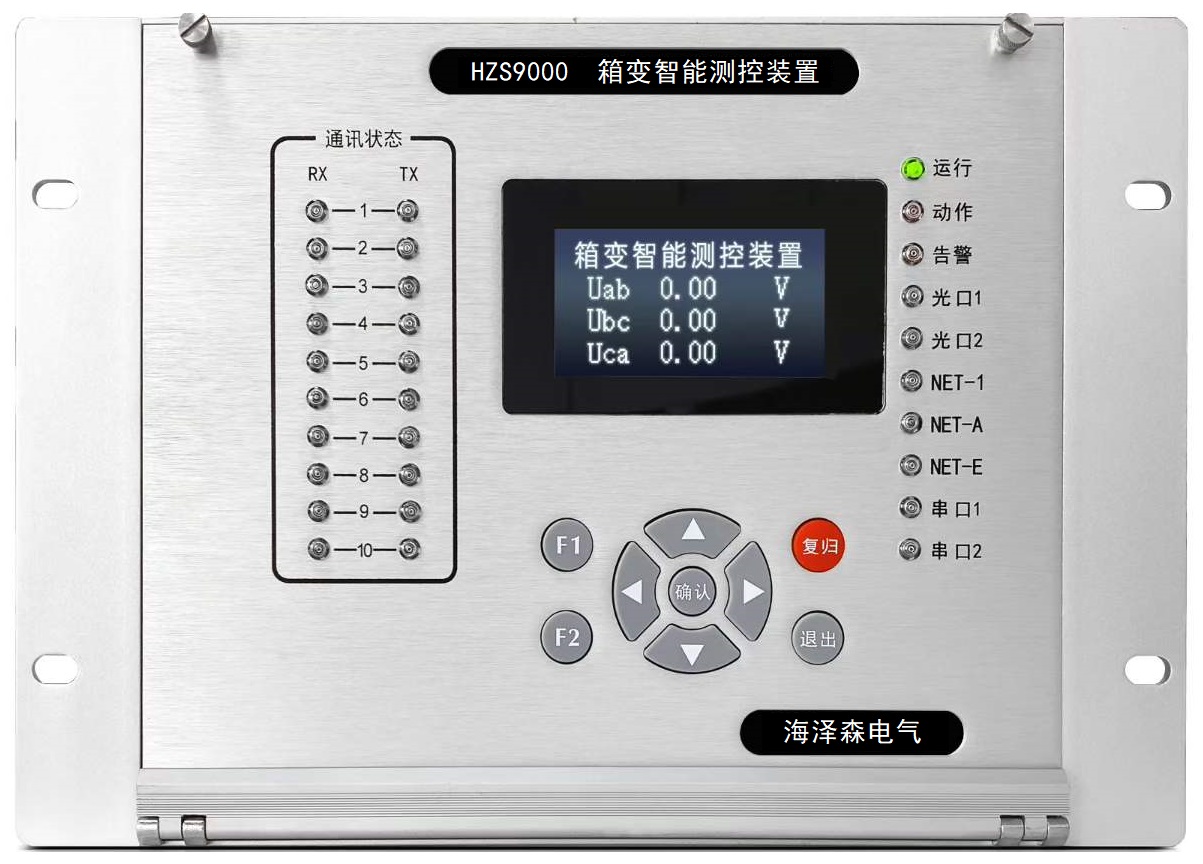

HZS9000系列低温防凝露型箱变监控装置



HZS9000系列低温防凝露型箱变监控装置(光伏箱变测控装置)是安徽海泽森电气有限公司综合多年经验独立开发的保护装置,具有集中一体化的保护、计量、记录、监测、控制、通讯功能等功能,同时考虑到户外封闭式地面安装,容易因恶劣的温度、湿度作用而形成凝露造成闪络事故,特别在保护装置里加入温湿度测控单元。不但功能齐全,体积小,而且远程控制方便,一台箱变配一台HZS9000 装置,同时程序设计了双重“看门狗”技术,能够做到掉线不掉数值,真正实现了预装式配电箱智能化、无人值守的要求。
它把传统的多个分散控制\监测\保护集中在一起,成本上划算了很多,安装也很方便,是现在电力变配电的趋势。

装置硬件
◇ 后插拔方式,强弱电分离;加强型单元机箱按抗强振动、强干扰设计,可分散安装运行。
◇ 采用32位高性能嵌入式微机处理器,大容量的RAM和Flash Memory;利用SoC解决方案,数据处理、逻辑运算和信息存储能力强,运行速度快,可靠性高。
◇ 采用16位高精度ADC,测量精度高,计量准确。
◇ 可保存四组共80个最近发生的事件报告及运行报告。
◇ 采用图形液晶,中文显示,菜单式操作。
主要特点
◇ 实时多任务操作系统,模块化编程;实时性好,可靠性高。
◇ 8套保护定值,定值区切换安全方便。
◇ 标准通信规约,方便与微机监控或保护管理机联网通讯。
◇ 自愈式环形光纤以太网接口,保证长距离的通信可靠性。
◇ -45℃~70℃宽温工作环境,满足恶劣条件。
1.1 装置主要特点
1、加强型单元机箱按抗强振动、强干扰设计,特别适应于恶劣环境,适用于-45℃~70℃的宽温工作环境。
2、装置(智能监测单元)的集成电路全部采用工业品或军品,使得装置有很高的稳定性和可靠性。满足关门运行的要求。
3、装置采集变压器低压侧三相电流、三相电压、频率、功率因数、有功功率、无功功率、有功电度、无功电度用于综自系统的遥测。并且设置两路可编程的4-20mA电流输出,便于主控系统采集箱变信息。
4、装置设置了22路开关量输入功能,可采集负荷开关位置、低压断路器位置信号,低压隔离开关熔断器组位置信号,小空开位置信号,熔断器熔断信号,箱变门开关信号等普通开关量信号;也可实现重瓦斯动作跳闸、轻瓦斯动作告警、SF6 气压异常报警、变压器高温报警、变压器超高温跳闸、变压器油位低等非电量保护,同时提供4个可编程的备用非电量功能,便于非电量扩展。
5、装置具有两路温度和两路电量(0-5V直流电压或4-20mA电流)采集功能,可用于采集箱变相关温度等,并且设置温度超限告警功能,方便风场综自系统的监视。
6、装置设置了6个开出,方便进行箱变的控制功能扩展。可对有电操功能的开关实现远程控分和控合操作。
7、装置设置了两个光口,可组成自愈式环形光纤以太网,保证了在恶劣条件下的通信需求,通信规约采用IEC60870-5-104,同时装置还设置了两个RS485通信接口,采用MODBUS通信规约,可以方便的接入主控系统。整个通信网络可以方便的实现箱变信息实时监控。
8、装置采用图形液晶,全中文显示,菜单式人机交互,可实时显示各种运行状态及数据,信息详细直观,操作、调试便捷。
9、可独立整定8套定值,定值区切换安全方便,可以满足不同时期的定值需求。
10、大容量的信息记录:可保存四组共80个最近发生的历史报告,动作信息记录、告警信息记录、开关量变化记录、操作记录,可带动作参数,掉电保持。
11、装置结构按箱变开关柜要求设计,尺寸较小,安装方式简单,配线方便。
2 技术指标
2.1 额定数据
a. 额定电源电压: 直流或交流220V或直流110V (订货及使用时区分规格)
b. 额定交流数据:
交流电压: 690V或100V (订货及使用时区分规格)
交流电流: 5A或1A (订货及使用时区分规格)
额定频率: 50Hz
c. 热稳定性:
交流电压回路:长期运行 1.2Un
交流电流回路:长期运行 2In
2.2 装置功耗
a. 交流电压回路: 每相不大于0.5VA;
b. 交流电流回路: In=5A时每相不大于1VA;
In=1A时每相不大于0.5VA;
d. 保护电源回路: 正常工作时,不大于12W;保护动作时,不大于15W。
2.3 环境条件
a. 环境温度:
工作: -45℃~+70℃。
储存: -45℃~+85℃,相对湿度不大于80%,周围空气中不含有酸性、碱性或其它腐蚀性及爆炸性气体的防雨、防雪的室内;在极限值下不施加激励量,装置不出现不可逆转的变化,温度恢复后,装置应能正常工作。
b. 相对湿度:最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度为25℃且表面不凝露。最高温度为+40℃时,平均最大湿度不超过50%。
c. 大气压力:80kPa~110kPa(相对海拔高度2km以下)。
2.4 抗干扰性能
a. 脉冲群干扰试验:能承受GB/T14598.13-1998规定的频率为1MHz及100kHz衰减振荡波(第一半波电压幅值共模为2.5kV,差模为1kV)脉冲群干扰试验。
b. 快速瞬变干扰试验:能承受GB/T14598.10-2007第四章规定的严酷等级为A级的快速瞬变干扰试验。
c. 辐射电磁场干扰试验:能承受GB/T14598.9-2002第四章规定的严酷等级的辐射电磁场干扰试验。
d. 静电放电试验:能承受GB/T14598.14-1998中4.1规定的严酷等级为Ⅲ级的静电放电试验。
e. 电磁发射试验:能承受GB/T14598.16-2002中4.1规定的传导发射限值及4.2规定的辐射发射限值的电磁发射试验。
f. 工频磁场抗扰度试验:能承受GB/T17626.8-2006第5章规定的严酷等级为Ⅳ级的工频磁场抗扰度试验。
g. 脉冲磁场抗扰度试验:能承受GB/T17626.9-1998第5章规定的严酷等级为Ⅳ级的脉冲磁场抗扰度试验。
h. 阻尼振荡磁场抗扰度试验:能承受GB/T17626.10-1998第5章规定的严酷等级为Ⅳ级的阻尼振荡磁场抗扰度试验。
i. 浪涌抗扰度试验:能承受IEC 60255-22-5:2002第4章规定的严酷等级的浪涌抗扰度试验。
j. 传导骚扰的抗扰度试验:能承受IEC 60255-22-6:2001第4章规定的射频场感应的传导骚扰的抗扰度试验。
k. 工频抗扰度试验:能承受IEC 60255-22-7:2003第4章规定的工频抗扰度试验。
2.5 绝缘性能
a. 绝缘电阻:各带电的导电电路分别对地(即外壳或外露的非带电金属零件)之间,交流回路和直流回路之间,交流电流回路和交流电压回路之间,用开路电压为500V的测试仪器测试其绝缘电阻值不应小于100MΩ。
b. 介质强度:装置通信回路和24V等弱电输入输出端子对地能承受50Hz、500V(有效值)的交流电压,历时1min的检验无击穿或闪络现象;其余各带电的导电电路分别对地(即外壳或外露的非带电金属零件)之间,交流回路和直流回路之间,交流电流回路和交流电压回路之间,能承受50Hz、2kV(有效值)的交流电压,历时1min的检验无击穿或闪络现象。
c. 冲击电压:装置通信回路和24V等弱电输入输出端子对地,能承受1kV(峰值)的标准雷电波冲击检验;其余各带电的导电端子分别对地,交流回路和直流回路之间,交流电流回路和交流电压回路之间,能承受5kV(峰值)的标准雷电波冲击检验。
2.6 机械性能
a. 振动响应:装置能承受GB/T 11287-2000中4.2.1规定的严酷等级为I级振动响应检验。
b. 冲击响应:装置能承受GB/T 14537-1993中4.2.1规定的严酷等级为I级冲击响应检验。
c. 振动耐久:装置能承受GB/T 11287-2000中4.2.2规定的严酷等级为I级振动耐久检验。
d. 冲击耐久:装置能承受GB/T 14537-1993中4.2.2规定的严酷等级为I级冲击耐久检验。
e. 碰撞:装置能承受GB/T 14537-1993中4.3规定的严酷等级为I级碰撞检验。
2.7 测量精度
a. 各模拟量的测量误差不超过额定值的±0.5%;
b. 功率测量误差不超过额定值的±1%;
c. 开关量输入分辨率不大于2ms;
2.8 触点容量
a. 在电压不大于250V,电流不大于1A,时间常数为5ms±0.75ms的直流有感负荷电路中,触点断开容量为50W,长期允许通过电流不大于5A。
b. 在电压不大于250V,电流不大于2A的交流回路(cosφ=0.4±0.1)中触点断开容量为250VA,长期允许通过电流不大于5A。
3.装置硬件
装置采用加强型单元机箱,按抗强振动、强干扰设计;确保装置安装于条件恶劣的现场时仍具备高可靠性。不论组屏或分散安装均不需加设交、直流输入抗干扰模块。面板上包括液晶显示器、信号指示灯、操作键盘、光纤通信口等。
